فایل گربر چیست؟

فایل گربر (Gerber file) یک فرمت استاندارد برای توصیف تصاویر دو بعدی است و به طور گسترده در صنعت تولید بردهای مدار چاپی (PCB) استفاده می‌شود. به زبان ساده، فایل‌های گربر دستورالعمل‌هایی هستند که به ماشین‌های تولید PCB می‌گویند چگونه هر لایه از برد مدار چاپی را بسازند.

در اینجا به برخی از جنبه‌های کلیدی فایل‌های گربر اشاره می‌کنم:

• استاندارد صنعتی:

  • فایل‌های گربر به عنوان یک استاندارد جهانی در صنعت PCB شناخته می‌شوند و توسط اکثر تولیدکنندگان PCB پشتیبانی می‌شوند.

• توصیف لایه‌ها:

  • هر فایل گربر یک لایه خاص از PCB را توصیف می‌کند، مانند لایه مسی، لایه پوشش لحیم (solder mask)، لایه چاپ سیلک اسکرین و غیره.

• فرمت‌های مختلف:

  • فرمت‌های مختلفی برای فایل‌های گربر وجود دارد، از جمله RS-274-D، RS-274-X و X2. فرمت RS-274-X رایج‌ترین فرمت است.

توضیحات بیشتر در مورد فایل گربر در پی سی بی یار بخوانید …

فایل NC Drill چیست؟

فایل NC Drill (Numerical Control Drill) یک فایل متنی است که حاوی دستورالعمل‌های مورد نیاز برای حفر سوراخ‌ها در بردهای مدار چاپی (PCB) است. این فایل به ماشین‌های CNC (کنترل عددی کامپیوتری) که برای حفر سوراخ‌ها استفاده می‌شوند، می‌گوید که سوراخ‌ها را در چه مکان‌هایی و با چه اندازه‌هایی حفر کنند.

فایل‌های NC Drill معمولاً در فرمت ASCII تولید می‌شوند و شامل اطلاعاتی مانند موقعیت سوراخ‌ها، اندازه سوراخ‌ها و ابزار مورد استفاده برای حفر سوراخ‌ها هستند.

توضیحات بیشتر در مورد فایل NC Drill در پی سی بی یار بخوانید …

طریقه ایجاد فایل Gerber  و فایل NC Drill در نرم افزار آلتیوم دیزاینر ورژن 25.2.1

در اینجا در قالب چند عکس طریقه ایجاد فایل Gerber  و فایل NC Drill در نرم افزار آلتیوم دیزاینر ورژن 25.2.1

را توضیح میدهم.

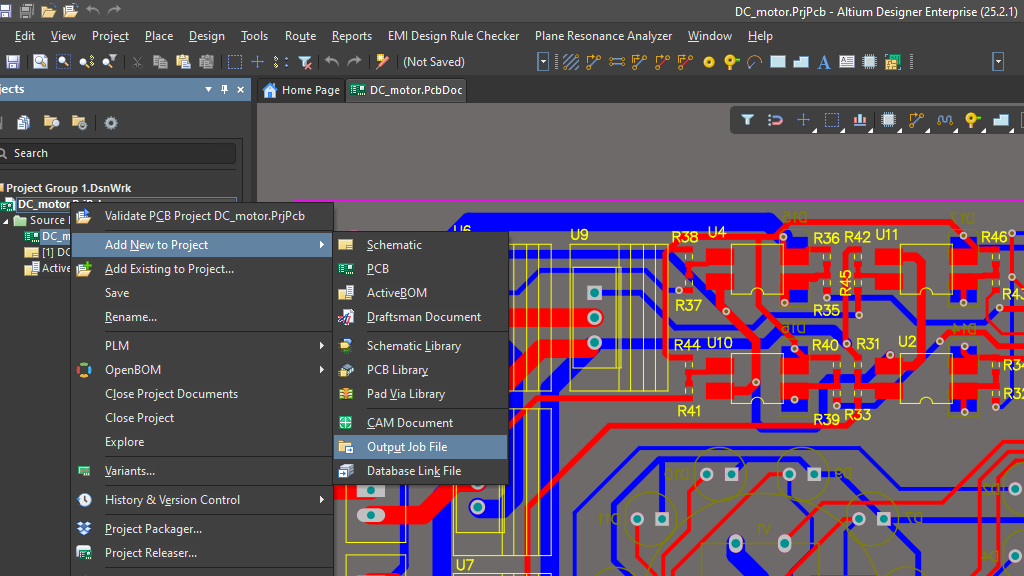

• در مرحله اول روی فایل پروژه کلیک راست کرده و مطابق شکل روی Output Job File کلیک می کنیم.

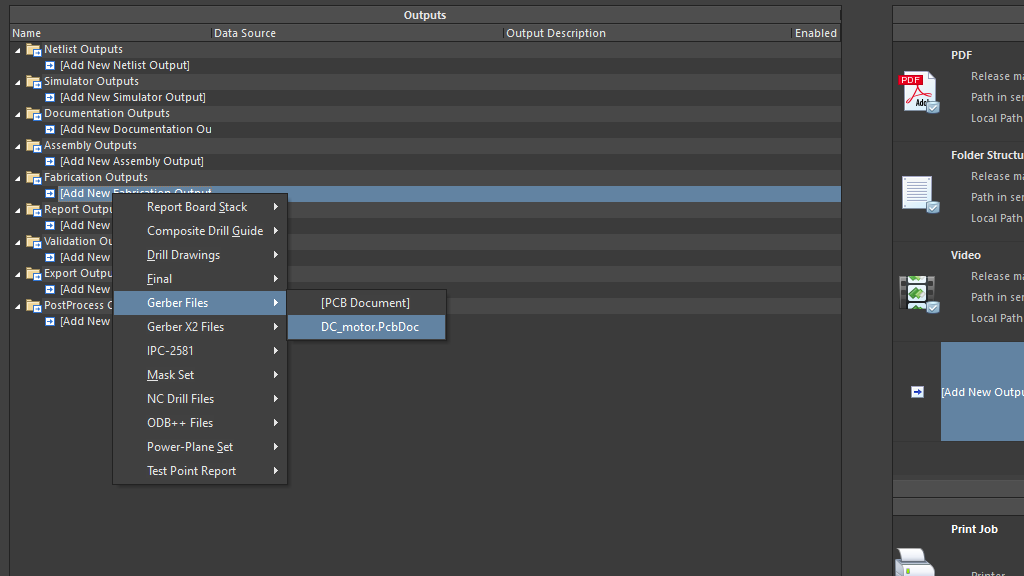

• در این مرحله در قسمت Fabrication Outputs گربر فایل را ایجاد می کنیم.

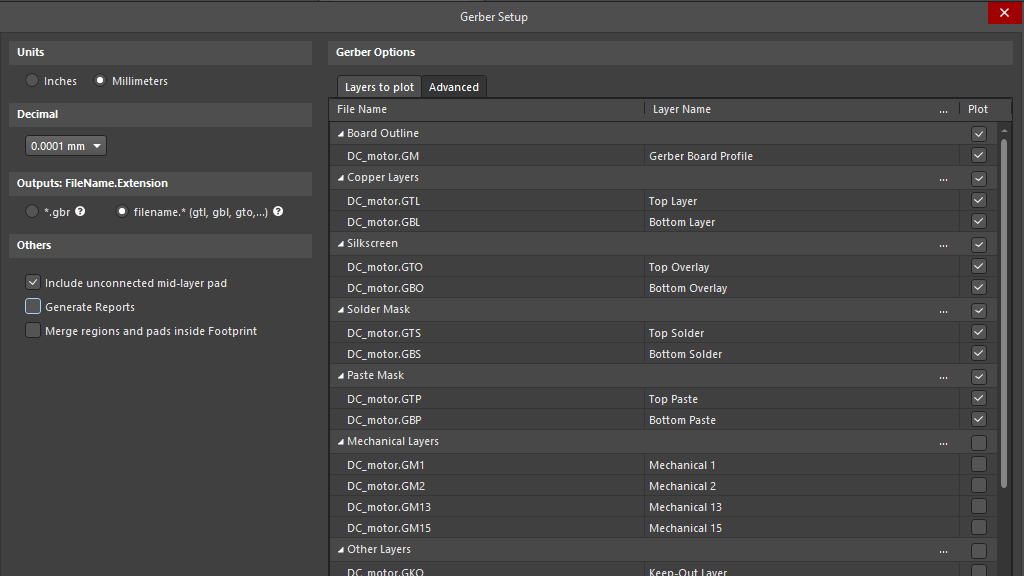

• با دابل کلیک روی فایل ایجاد شده تنظیمات را مطابق تصویر انجام می دهیم و لایه هایی را که می خواهیم ازآنها فایل گربر ایجاد شود را انتخاب میکنیم و روی Apply کلیک می کنیم.

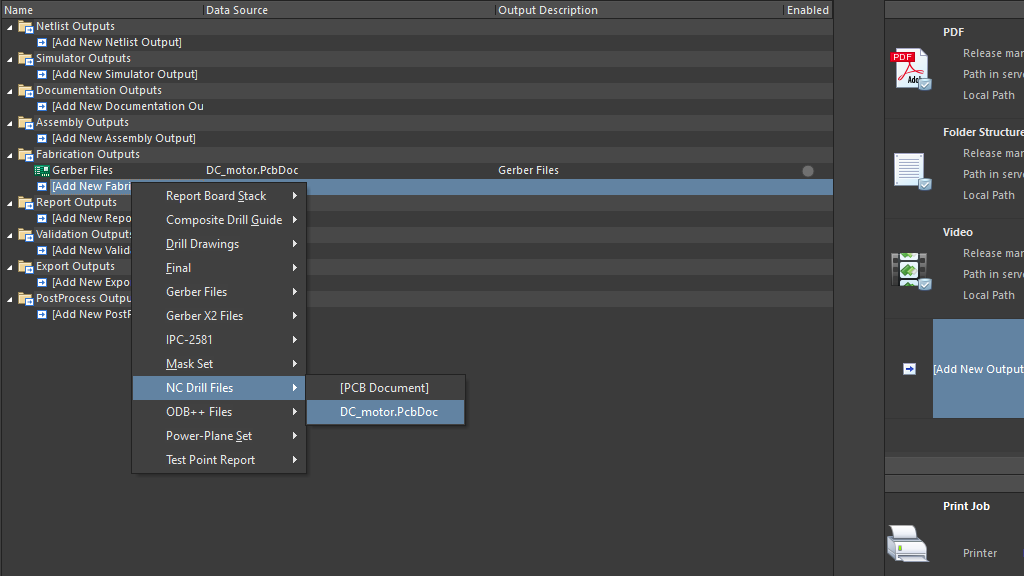

• اکنون دوباره در قسمت Fabrication Outputs این بار NC Drill Files را ایجاد میکنیم.

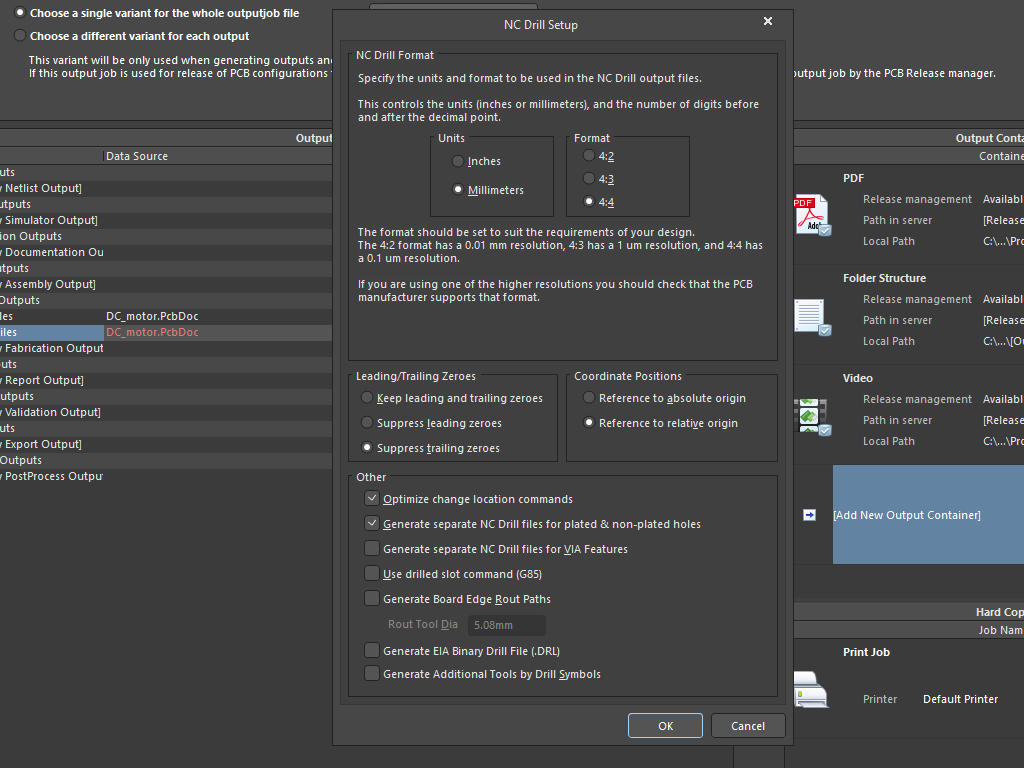

• روی فایل ایجاد شده دابل کلیک میکنیم و تنظیمات را مطابق با شکل انجام داده و OK می کنیم.

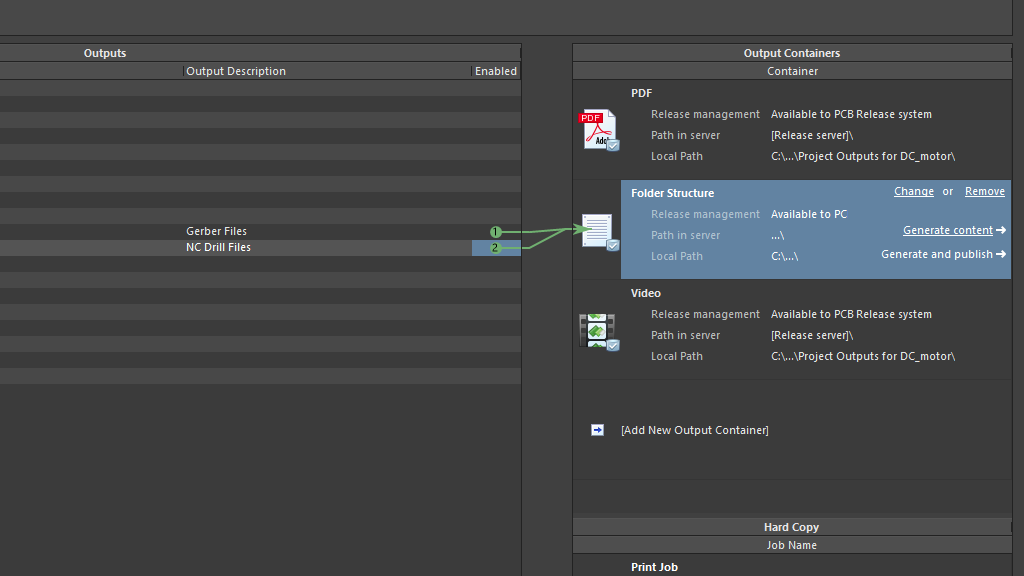

• اکنون بر روی قسمت Folder Structure کلیک کرده و دو فایل ایجاد شده را انتخاب میکنیم و گزینه Generate content را میزنیم.

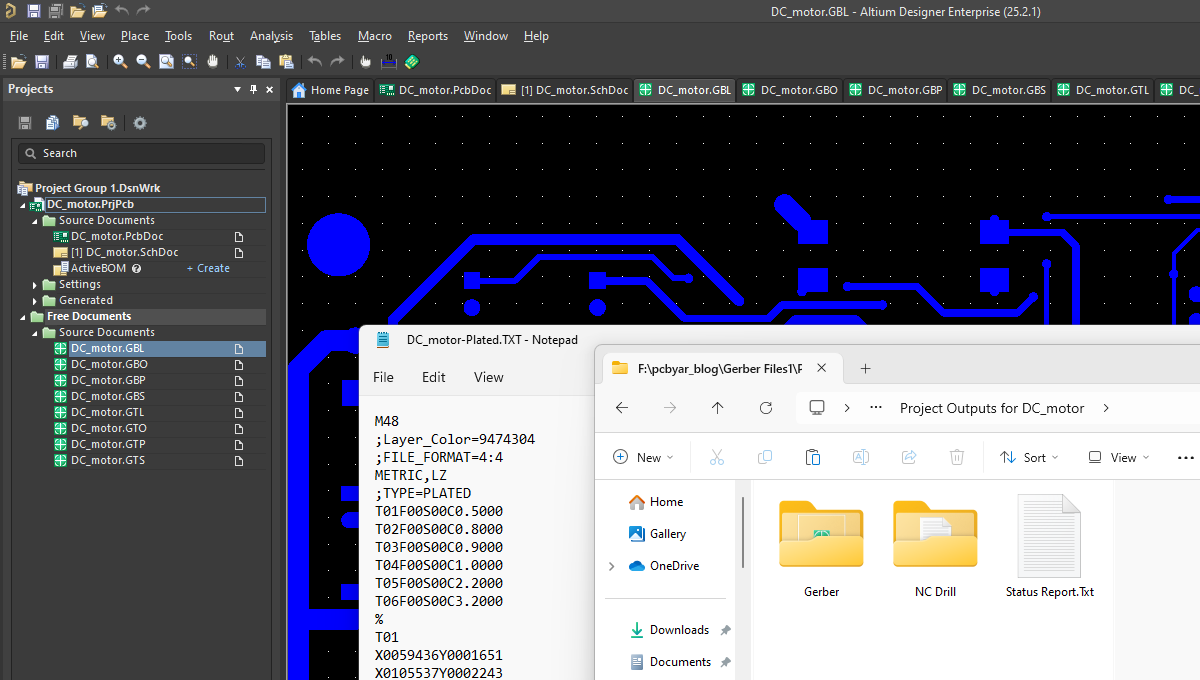

• اکنون در پوشه Project Outputs for Free Documents در مسیر پروژه پوشه های Gerber و NC Drill ایجاد میگردد.

برای آپدیت فایل گربر بر اساس جدیدترین تغییرات PCB کافیست مجدد برروی Generate content کلیک نمایید.
